当前车企在增程器控制策略上，仍普遍采用ECU与MCU相互独立的架构模式：其中MCU主要负责驱动电机的转矩控制、转速调节及再生制动能量回收，可直接响应驾驶员的踏板操作指令，以及整车控制器（VCU）下发的功率分配指令。ECU则专注于增程器发动机的启停、喷油、点火及转速调控，保障发动机始终在高效区间实现发电作业。二者的协同运作由VCU全局统筹，基于“多用电、少用油”的能量管理策略完成功率的动态分配。

尽管已有部分车企展开技术探索，将MCU、EMS、GCU的功能集成至单一域控制器，以此减少线束布置、降低信号传输延迟，但这类探索仍存在思路局限，仅实现了多控制功能在单一硬件上的集成，后续仍需为该集成硬件单独规划布置空间，并未从根本上实现控制单元与增程器本体的一体化融合设计。

01.

为什么没人把ECU和MCU放一起

ECU与MCU集成的具体方案，就是将两者应用在一套电路板，共用主控芯片、电源、壳体、接插件等，结合一体化增程器构型，布置在一个总成壳体内。基于共用的主控芯片，采用多核分工的方式为MCU、ECU分配独立的控制核，同时搭配硬件加速器降低CPU整体负载，实现功能解耦与效率提升。这种集成方案打破了传统增程器中MCU、ECU独立硬件、独立控制的模式，实现了控制单元的高度集成，既提升了控制效率，又降低了硬件成本与布置空间。

图片来源：AI

要了解具体方案，就要先了解为什么常规方案不把ECU与MCU做集成。首先ECU和MCU在功能、性能、安全要求上存在本质差异，强行集成会引发一系列工程挑战。

◎ECU的核心任务是处理车辆全局控制逻辑（如动力分配、能量管理、安全系统、车身控制），需支持复杂算法、多协议通信，对实时性有一定要求（ms级响应）。

◎MCU的核心任务是专注于电机驱动控制（如扭矩调节、转速控制），需高精度、高实时性（μs级响应）、高电流/高电压处理能力。

首先如果共用主控芯片，需要芯片同时满足高算力、实时性、功能安全等级的要求，现有车规芯片很难兼顾，且芯片成本会大幅提升。在功能安全上，ECU通常需满足ASIL-B或更高（如制动系统ECU需ASIL-D），MCU同样需ASIL-D认证，但高压故障可能通过共用电路传导至ECU导致全车瘫痪，破坏ISO 26262要求的功能安全隔离。

热管理与电磁干扰方面，MCU处理高功率电机控制需高效散热，而ECU功耗较低，集成后热量传导易致ECU过热失效，同时MCU在工作时会产生强电磁干扰，其高压大电流回路的磁场会对ECU的低压信号传输产生感应串扰，导致信号衰减、延时甚至误判，影响传感器与控制系统的通信质量。共用壳体后，电磁屏蔽设计难度极大，难以实现高压回路与低压信号的有效隔离。

在电源与接口设计上，ECU工作于低压（12V/24V），MCU需接入高压电池（400V/800V），共用电源需额外DC-DC转换器，而ECU接插件兼容多协议通信与MCU高电流接插件标准不匹配，这也导致壳体布局冲突。软件层面，ECU与MCU需独立软件栈，集成后需额外隔离层，同时通信协议冲突（MCU需硬实时，ECU可软实时）也在进一步加剧系统复杂性。

02.

联合电子与一汽的ECU与MCU集成方案

2025年年底，奔腾品牌自主研发的增程车型核心技术研发项目就已经接近里程碑节点，这个项目的核心亮点之一就是实现ECU与VCU的高度集成。团队打破传统分立设计模式，通过硬件融合与软件优化，将ECU与VCU高效集成，在保证控制精度与系统稳定性的前提下，实现单车成本大幅优化。且针对增程车型用户痛点，其团队还专项研发了发电机控制器靶向停机技术，精准攻克停机过程中的NVH难题。通过优化停机时序算法、精准控制电机转速与扭矩衔接，大幅降低增程器停机时振动幅度与噪声分贝。

通过专利查找了解到其一体化增程器方案就是采用的MCU与ECU共板集成，通过硬件物理集成、控制核功能分配、软件安全隔离、软硬件协同适配四个维度展开。首先MCU与ECU共用主控芯片、电源模块、壳体、接插件等核心硬件这是集成的基础。

其中MCU和ECU分别由实时核与专用核处理，采用实时核控制MCU，负责MCU的实时控制任务，包括电机驱动、电源管理、传感器信号处理等实时性要求高的工作。采用专用核控制ECU，负责ECU的复杂计算与通信任务，包括发动机管理、排放控制、车载网络协议处理等复杂工作。

采用时间隔离的调度方式，为ECU与MCU分配独立的时间片，避免任务抢占冲突。例如：ECU的扭矩协调类任务占用CPU核0的70%时间片，MCU的空调控制类任务占用CPU核1的90%时间片，剩余10%的时间片预留用于ECU的紧急任务处理。配置硬件加速器降低CPU的负载，提升整体的处理效率，保障MCU和ECU的控制任务能够高效执行。

通过内存保护单元（MPU）实现ECU与MCU的代码与数据区隔离，防止两者的程序和数据被相互篡改：

◎将ECU的代码与数据设置在内存区域A，配置为只读+私有属性，保障ECU数据的安全性；

◎将MCU的代码与数据设置在内存区域B，配置为可读写+私有属性，满足MCU的控制数据读写需求；

◎设置共享内存区域C作为CAN消息缓冲区，配置为“可读但不可写”属性，实现两者的安全数据交互。

通过硬件信号量实现ECU和MCU之间的通信协同，例如ECU通过硬件信号量通知MCU“可安全访问共享资源”，避免出现竞态条件，保障两者协同工作的安全性。在集成电路板的功率模块布局上，充分考虑散热与电磁隔离需求，进行空间分区设计，避免电磁干扰和散热问题影响MCU与ECU的工作稳定性，保障两者的独立可靠运行。

增程器内的整体布局是以端面为分界点，将发动机总成和发电机总成固定在增程器壳体内。发动机的下部设计有偏心扩腔结构，将发电机嵌套在该偏心扩腔结构内，实现发动机和发电机的紧凑集成。其核心在于仅在缸体非主承力区域进行局部扩腔，为发电机创造嵌套空间，同时通过拓扑优化与梯度材料维持结构完整性。固定方式是通过孔位和螺栓将发动机总成、发电机总成分别固定在增程器内，同时将集成了MCU和ECU的电路板固定在增程器的总成壳体内，实现整体的紧凑安装，提升空间利用率。

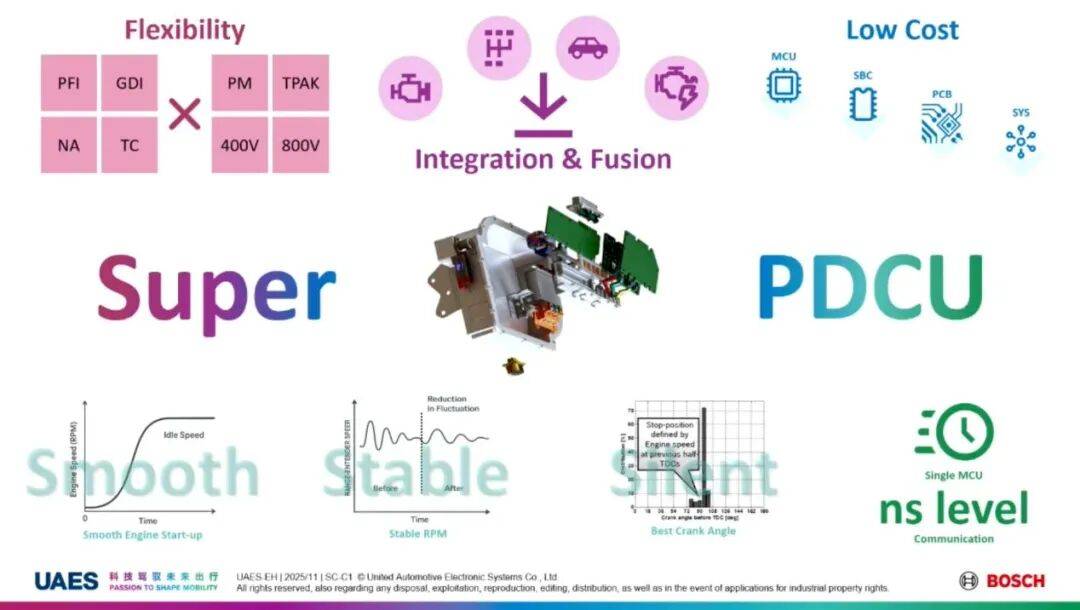

联合电子在这方面也有布局，其超级跨域融合控制器能够实现ECU的集成，涵盖PFI ECU、GDI ECU；不仅能够集成TCU、VCU，还能集成发电机控制器。其优势不仅体现在共用MCU及电子器件所带来的成本节约上。
