极氪Zeekr 007>磷酸铁锂电池也被称为>“>金砖电池>”>。因为它是金色的,长的像板砖。金色似乎来自一种用于电芯之间电子绝缘的绝缘膜。有点像> Kapton>胶带。> >
>极氪>007>目前采用的电池包有两个版本,一个是来自时代吉利(宁德时代与吉利的合资公司)版的麒麟电池(常规电芯设计,电芯正立布置方案),电池能量为>100kWh>;另一个就是极氪自研自产的金砖电池,电池能量为>75.6kWh>。今天小编带大家了解一下极氪自产的>75.6kWh>金砖电池组。> >

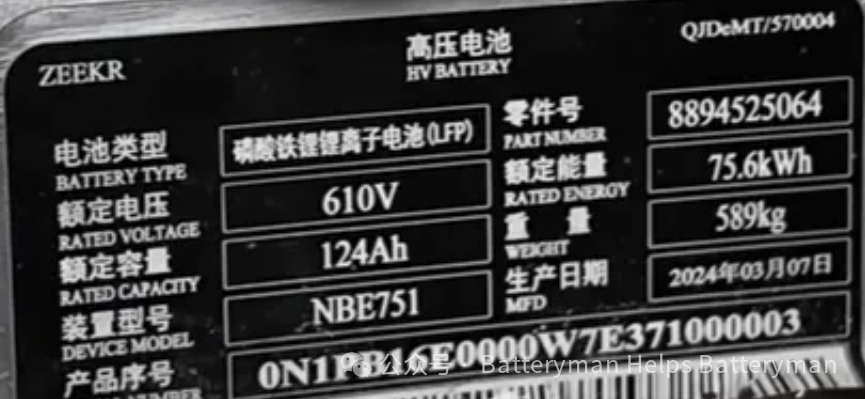

>电池组参数> >
> >电池组能量密度:>128.4 Wh/kg >
>电池与电池组体积比:>83.7 % >
>电池组能量:>75.6 kWh >
>标称电压:> 610 V >
>标称容量:>124 Ah >
>电芯配置:>192s1p >
>电池包质量:>589 kg >
>峰值放电功率:>344 kW>(后驱版);>528 kW>(四驱版)> >
>峰值放电:>16 C >
> >这些数字基于网上相关电池组图片、一些数据点和一些假设。请将其视为估计值。配备>LFP>电池的后驱版>Zeekr 007>的宣称输出功率为>310 kW>,我们假设电机和逆变器的效率为>90 %>,因此电池的峰值输出功率为> 344 kW>。四驱版的峰值功率为>475 kW>,因此电池效率为>90%>时为>528 kW>。> >

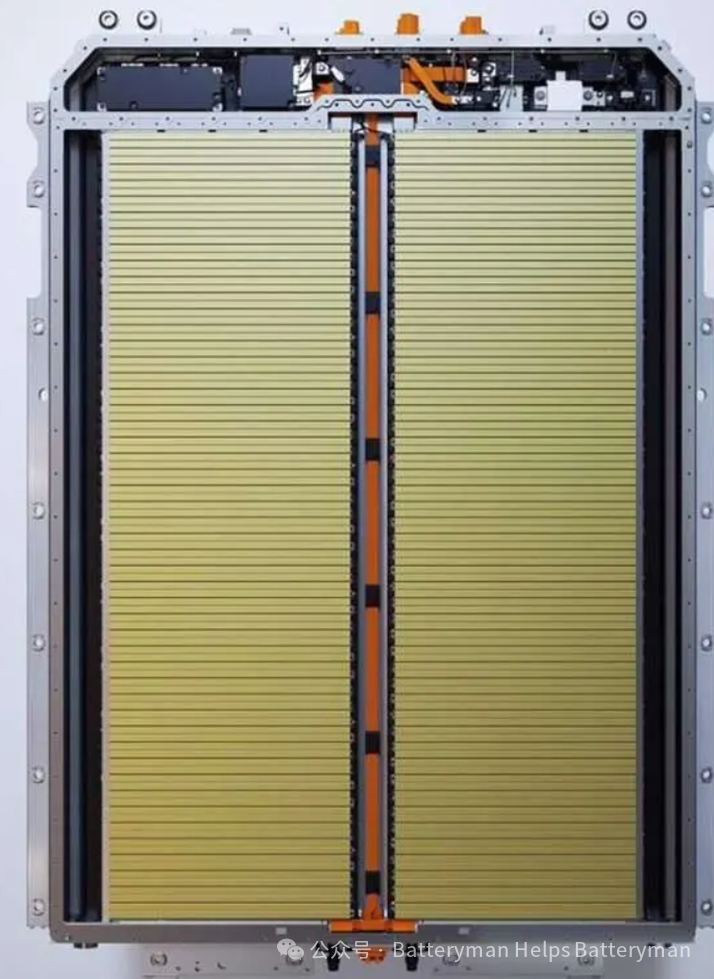

>上图底部显示的似乎是冷却剂入口和出口> >

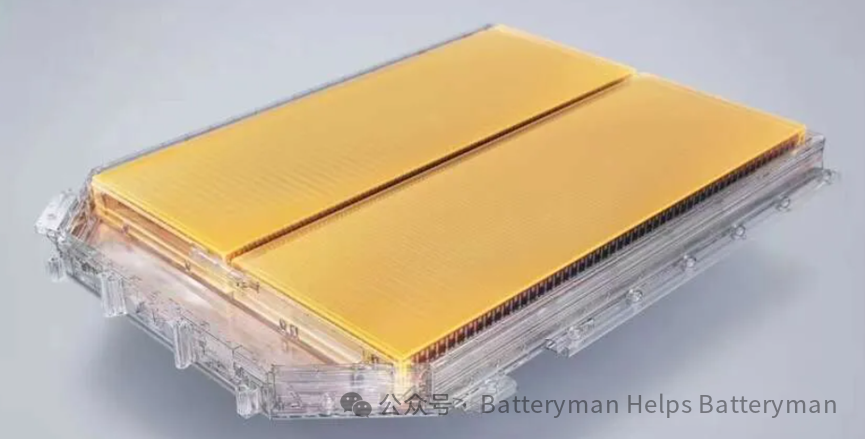

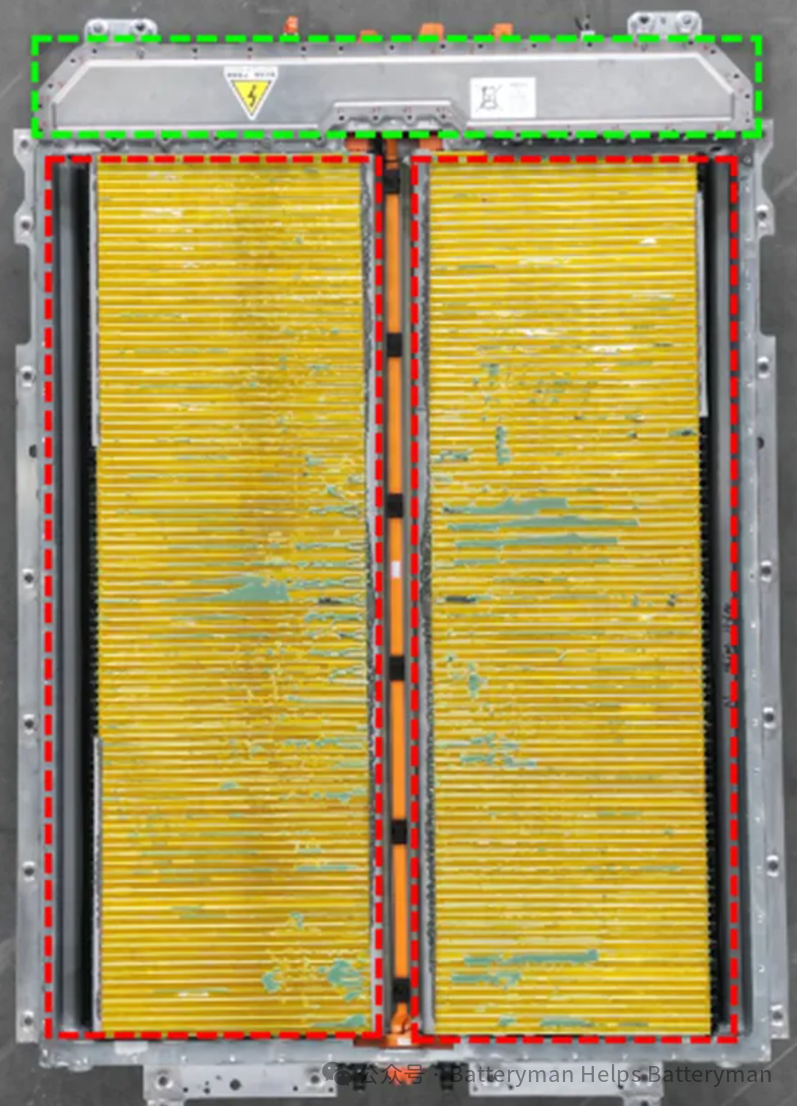

>与小米>SU7>的弗迪电池包排布类似,金砖电池由两个大的模组组成,横向方向两个电芯并排,中间空间留给高压连接,高压舱布置在后端。这有可能是业界主流的解决方案。> >
>电芯> >
> >化学成分:>LFP >
>标称容量:>124Ah >

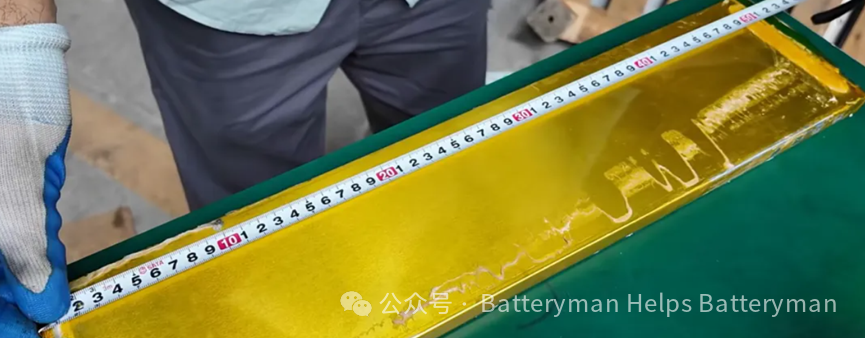

>尺寸:>510 >毫米> x 16.35 >毫米> x 120.36 >毫米> >

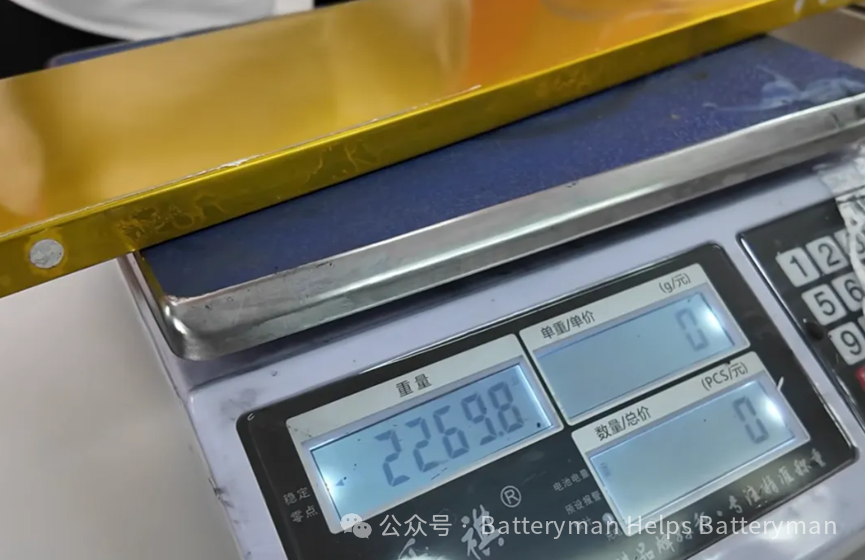

>电池质量:>2.27 kg >

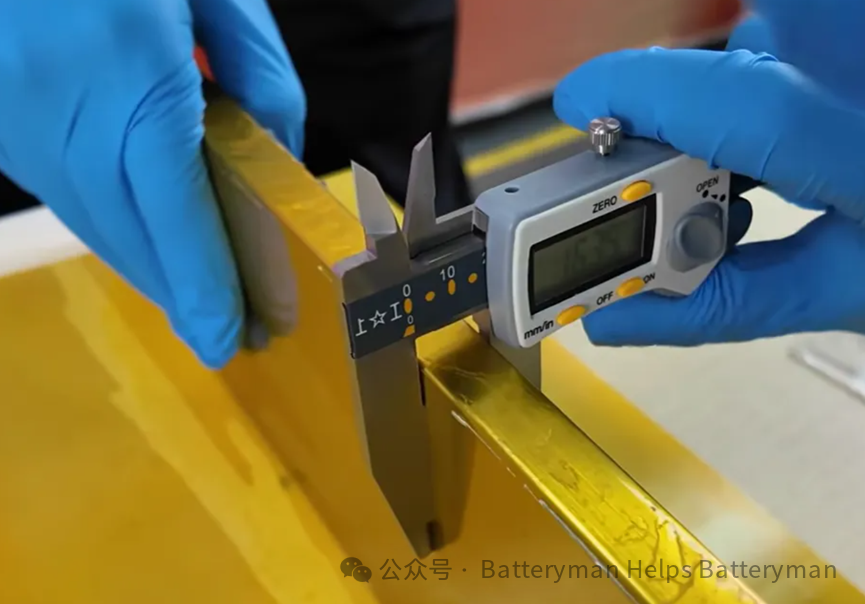

>电池外壳:铝质;厚度:>0.37 >毫米> >
>金膜厚度:> 0.1 >毫米>
>

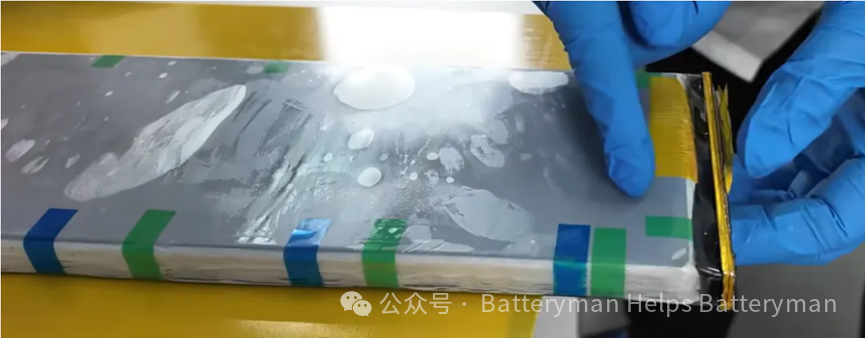

> >从上图可以看出,电芯采用叠片工艺,与 >BYD>刀片电池工艺一样,这种可以使空间利用率最大化。 > > >

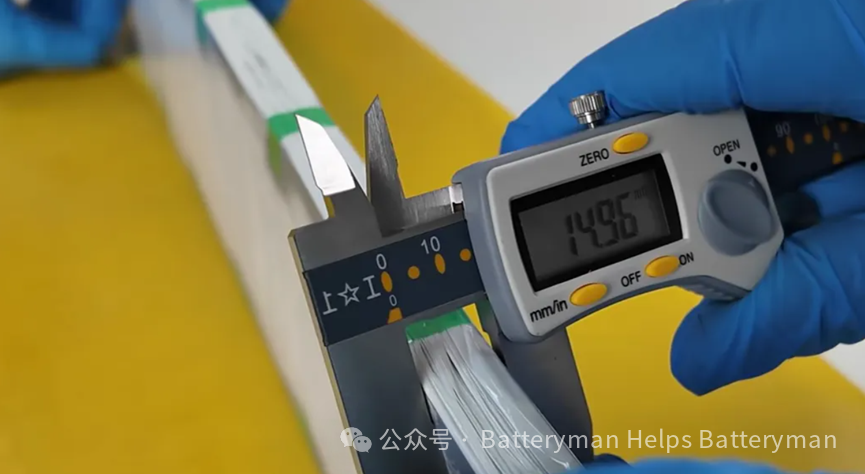

> >整个电芯叠片长约>489>毫米,宽约>117>毫米,厚约>15>毫米> >
>负极极片>长约>487>毫米,>宽约>116>毫米>
>正极极片>长约>483>毫米>,宽约>113>毫米>
> >>负极比正极稍大,避免边缘析锂的发生> >
